JENIS - JENIS REM

1.   Kegiatan Belajar
a.    Tujuan Kegiatan Belajar
Setelah menyelesaikan kegiatan belajar ini, diharapkan siswa dapat:
1)    Menjelaskan konstruksi dan cara kerja tangan.
2)    Mengidentifikasi macam-macam penyetel rem tangan.
3)    Memeriksa, memperbaiki dan menyetel rem tangan.
b.   Uraian Materi
1)  Rem Parkir
Rem parkir (parking brake) terutama digunakan untuk parkir kendaraan. Mobil penumpang dan kendaraan niaga yang kecil mempunyai rem parkir tipe roda belakang (rem kaki), atau rem parkir ekslusif yang dihubungkan dengan roda-roda belakang.
Kendaraan niaga yang besar menggunakan rem parkir tipe center brake yang dipasang antara propeller shaft dan transmisi. Sistem rem parkir terdiri dari tuas rem, stick atau pedal, kabel atau tipe mekanisme batang (rod) dan tromol rem dan sepatu yang
membangkitkan daya pengereman.










2) Cara Kerja
Mekanisme kerja (operating mechanism) pada rem parkir pada dasarnya sama untuk tipe rem parkir belakang dan tipe center brake. Tuas rem parkir ditempatkan berdekatan dengan tempat duduk pengemudi dengan menarik tuas rem parkir maka rem bekerja melalui kabel yang dihubungkan dengan tuas.
Ada beberapa tipe tuas rem parkir seperti diperlihatkan di bawah ini, yang digunakan bergantung pada design tempat duduk pengemudi dan sistem kerja yang dikehendaki.










Tuas rem parkir dilengkapi dengan ratchet utnuk mengatur tuas pada suatu posisi pengetesan. Pada beberapa tuas rem parkir mur penyetelannya dekat dengan tuas rem, dengan demikian penyetelan jarak tuas dapat dengan mudah distel.


Kabel rem parkir memindahkan gerakan tuas ke tromol rem sub-assembly. Pada rem parkir roda belakang, dibagian tengah kabel diberi equalizer untuk menyamakan daya kerjanya tuas pada kedua roda-roda. Tuas intermediate (intermediate lever) dipasang untuk menambah daya pengoperasian.
3) Body Rem Parkir
a)    Rem Parkir Tipe Roda Belakang
Bodi rem parkir dikelompokkan menjadi dua tipe structural bergantung pada andilnya tromol rem atau piringan rem (rem kaki) atau komponen rem yang terpisah.
·       Pelayanan Rem Tipe Sharing (Rem Kaki)
Tipe rem parkir ini digabungkan dengan rem kaki. Hubungannya dilakukan secara mekanik dihubungkan pada sepatu rem pada kendaraan yang mempunyai tromol rem, atau pada piston pada mobil yang menggunakan disc brake.
·       Kendaraan dengan tromol rem
Pada tipe rem parkir ini, sepatu rem akan mengembang oleh tuas sepatu rem dan shoe strut (lihat gambar). Kabel rem parkir dipasang pada tuas sepatu rem dan daya kerja dari tuas rem parkir dipindahkan melalui kabel rem parkir ke tuas sepatu rem.

·       Kendaraan dengan rem piringan
Dalam tipe rem parkir ini, mekanisme rem parkir disatukan dalam caliperr rem piringan. Seperti pada gambar di bawah, gerakan tuas menyebabkan poros tuas (lever shaft) berputar menyebabkan spindle menggerakkan piston. Hasilnya, pad terdorong menekan rotor piringan (disc rotor).
Pad menjadi aus dan langkah rem parkir akan bertambah dengan alasan ini, maka dilengkapi mekanisme penyetelan otomatis pada mekanisme rem parkir untuk menjaga langkah spindle agar tetap konstan setiap waktu.


·       Tipe rem parkir deveted
Pada tipe rem parkir ini, tromol rem parkir terpisah dari rem piringan belakang, seperti pada gambar. Cara kerjanya sama dengan tipe rem parkir seperti pada tromol rem.


b)   Tipe Center Brake
Tipe center brake ini banyak digunakan pada kendaraan komersil. Tipe ini salah satu dari tipe rem tromol tetapi dipasang antara bagian belakang transmisi dan bagian depan propeller shaft.
Pada rem parkir tipe center brake ini daya pengeremannya terjadi pada saat sepatu rem yang diam ditekan dari bagian dalam terhadap tromol yang berputar bersama out put shaft transmisi dan propeller shaft. Tipe rem ini bekerjanya sama dengan rem parkir tipe sharing pada kendaraan yang menggunakan rem tromol.


4)   Memperbaiki Rem Tangan
Masalah yang biasa terjadi pada rem tangan adalah ketika memarkir kendaraan. Pada tempat yang menurun, kendaraan masih juga bergerak. Hal umum sebagai penyebab masalah pengereman di antaranya adalah:
a)      Kawat penarik telah mulur/ kendor atau karat.
b)     Tempat sambungan kendor atau karat.
c)      Penyetelan kurang tepat.
d)     Jarak bidang pengereman antara kanvas rem/ pad dan tromol/ cakram terlalu besar.
Oleh karena itu, sebelum kegiatan perbaikan, pemeriksaan terhadap komponen dan cara kerjanya harus dilakukan, yaitu:
a.    Pastikan seluruh komponen berada pada kondisi normal dan dapat digunakan dengan baik.
b.    Periksa gerakan tuas rem dengan cara menarik sampai kedudukan pengerem, dan terdengar suara “klik” sesuai spesifikasi. Posisi tuas rem yang benar biasanya setengah dari keseluruhan gerakan tuas.
Apabila setelah dilakukan pemeriksaan, sedangkan kerja rem tidak memperoleh hasil yang memuaskan, lakukan perbaikan dan penyetelan.
a.    Bilamana tarikan kawat rem tidak lancar, berikanlah pelumasan jika masih memungkinkan.
b.    Bilamana tarikan kawat melebihi spesifikasi karena kawat mulur, gantilah kawat beserta kelengkapannya.
c.    Bila tarikan kawat melebihi spesifikasi karena setelan, lakukan penyetelan pada baut penyetel yang ada di tuas. Atau bilamana masih baik, dapat juga dilakukan penyetelan di bagian penyama (equalizer) di bagian bawah kendaraan.

d.    Untuk penyetelan jarak bidang pengereman pada rem tromol tanpa penyetel otomatis, melalui pemutaran bintang (star) penyetel yang ada dalam tromol. Sedangkan, pada rem tromol dengan penyetel otomatis, jarak bidang pengereman telah dijamin oleh penyetel otomatis.

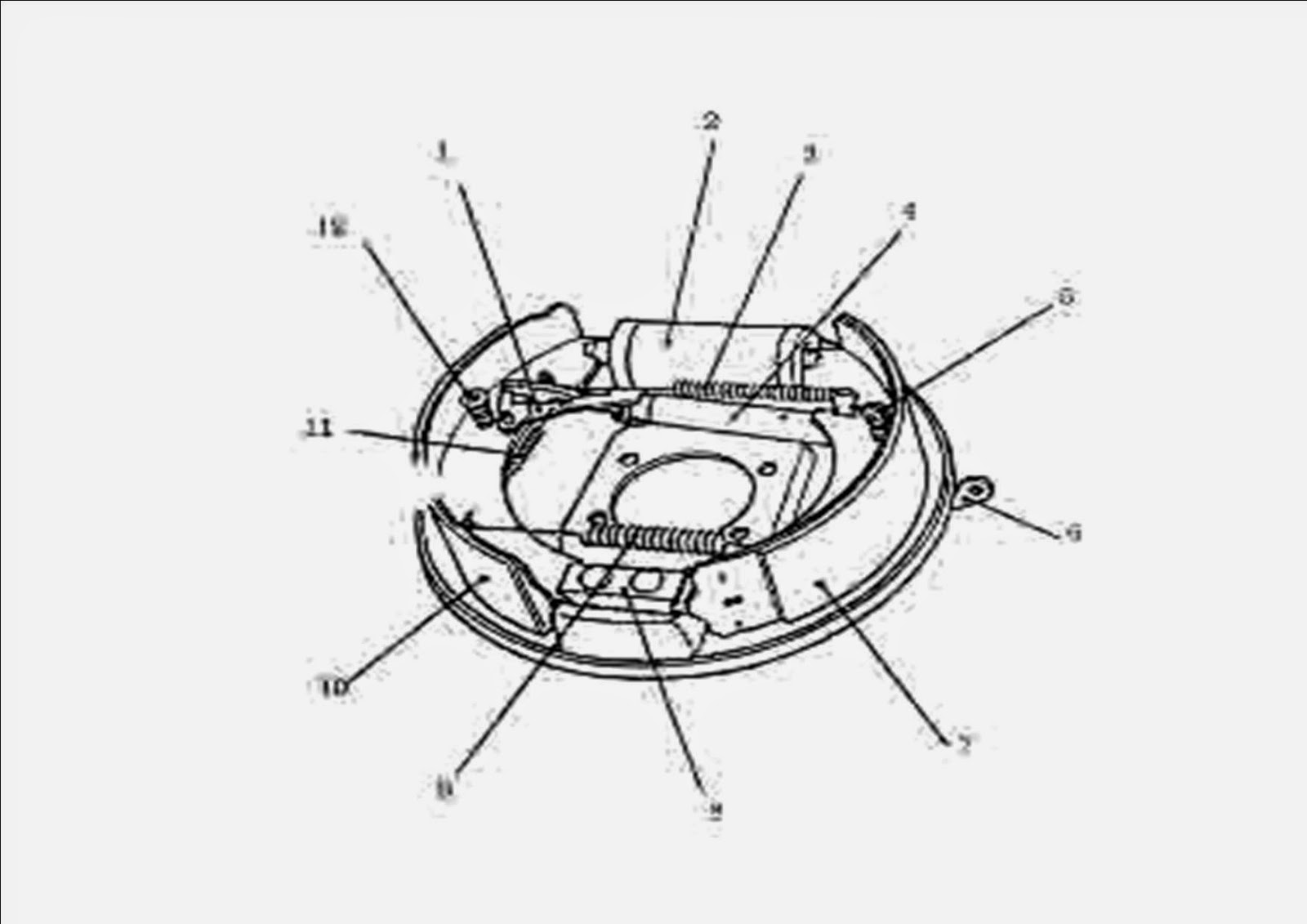

1. Tuas penyetel
2. Silinder roda
3 dan 9: pegas pengembali
4. Mur penyetel dengan penghubung berulir
5 dan 11: Penahan
6. Tuas rem parkir
7  dan 10: Sepatu rem
8. Jangkar (Anchor)
12. Mur penahan sepatu rem

e.    Untuk penyetelan jarak bidang pengereman pada rem cakram, menggunakan sekrup penyetel (3) apabila dilakukan, pengereman, tuas rem (2) karena tarikan kabel rem akan menekan piston beserta padnya melawan cakram dengan baik.


Celah Sepatu Rem
Celah antara tromol dan kanvas yang besar akan menyebabkan kelambatan pada pengereman. Bila celah antara tromol dan kanvas terlalu kecil, rem akan terseret dan menyebabkan keausan pada tromol dan kanvas. Begitu juga, apabila celah sepatu pada keempat rodanya tidak sama pada semua roda-rodanya, maka kendaraan akan tertarik ke salah satu arah atau roda belakang kendaraan akan seperti ekor ikan (yang mengibas ke kanan dan ke kiri).
Untuk mencegah kejadian ini, penting sekali untuk menyetel secara tepat celah antara tromol dan kanvas sesuai spesifikasi yang dianjurkan dan melakukan perawatan setiap saat.
Pada beberapa tipe rem, penyetelannya bekerja secara otomatis, sedangkan untuk tipe lainnya celahnya harus dilakukan secara terbuka.
Penyetelan Rem Tangan

Stel pada bagian penyetel sampai tercapai keadaan sesuai dengan gambar-gambar di bawah ini;


Tarik penuh, gerak batang 10 – 20 gigi
Kontrol: tarik 3 gigi, roda masih harus dapat berputar bebas

Tarik penuh, gerak tuas harus 3 – 7 gigi
Kontrol: tarik 1 gigi, roda masih harus dapat berputar bebas




Tarik tuas tangan, gigi per gigi, sampai rem tangan mulai berfungsi. Kalau kondisi rem baik, hambatan gesek sama pada kedua roda.









Tarik tuas rem tangan lagi, gigi per gigi, sampai roda tak dapat diputar. Kalau rem tangan berfungsi dengan baik, hal itu terjadi dalam waktu bersamaan pada kedua roda.


Ketidaksamaan kerja rem dapat berasal dari:
-          Nilai gesekan yang berbeda (tromol, kanvas)

-          Kelancaran jalan kabel rem tangan yang berbeda.

TIPE REM RODA BELAKANG

TIPE TUAS REM

TUAS REM PARKIR DENGAN RATCHET

TUAS TIPE INTERMEDIATE

SEPATU REM & SHOE STRUT

REM CAKRAM

TIPE REM PARKIR DEVETED

TIPE CENTRE BRAKE

GEMBAR TEMPAT PERBAIKAN REM TANGAN

KOMPONEN-KOMPONEN REM

PENYETELAN REM TANGAN

KONTROL KESAMAAN KERJA REM KANAN & KIRI
